Gut zu wissen

Begrifflichkeiten

Ansaughöhe / Saugförderhöhe (B)

Maximal überbrückbarer Höhenunterschied zwischen
Wasseroberfläche und Schaufelrad der Pumpe.
(Maximal 8 Meter)

Druckförderhöhe (C)

Höhe zwischen Pumpe und höchstem Punkt der Ableitung.

Gesamtförderhöhe (A)

Maximal mögliche Förderhöhe von der Wasseroberfläche bis zum höchsten Punkt der Druckleitung, ergibt sich aus der Druckförderhöhe und der Saugförderhöhe (Ansaughöhe + Druckförderhöhe).

Fördermenge

Sie gibt an, welche Wassermenge maximal auf Wasserhöhe
gefördert werden kann. Fördermenge und Gesamtförderhöhe hängen unmittelbar zusammen und sind die wichtigsten Kriterien bei der Auswahl der passenden Wasserpumpe.


Förderleistung

Mit steigender Förderhöhe reduziert sich die Fördermenge, da die Wasserpumpe den Druck der Wassersäule zusätzlich aufbringen muss. Darüber hinaus reduzieren Schlauchlänge, Rohrbögen und Leitungskrümmungen, Ventile etc. die Leistung der Wasserpumpe. Undichte Stellen auf der Ansaugseite können dazu führen, dass die Pumpe nicht ansaugen kann.

Die Wahl der richtigen Wasserpumpe lässt sich anhand der unten stehenden Grafik leicht treffen:
Überträgt man die benötigte Gesamtförderhöhe für das Leitungssystem in die Grafik, lässt sich die verfügbare Förderleistung der Wasserpumpe leicht ablesen.


Planen Sie Ihre Kapazitätsanforderungen

Die Fördermenge ist variabel. Je höher die Pumpe das Wasser anhebt, desto niedriger ist ihre Fördermenge – jede unserer Wasserpumpen arbeitet anders. Wenn Sie die maximale Druckförderhöhe kennen, auf die Sie das Wasser pumpen müssen, tragen Sie die Gesamtförderhöhe als Summe der Druckförder- und Ansaughöhe in die Grafiken unten ein, um die Fördermenge für jede Pumpe herauszufinden.

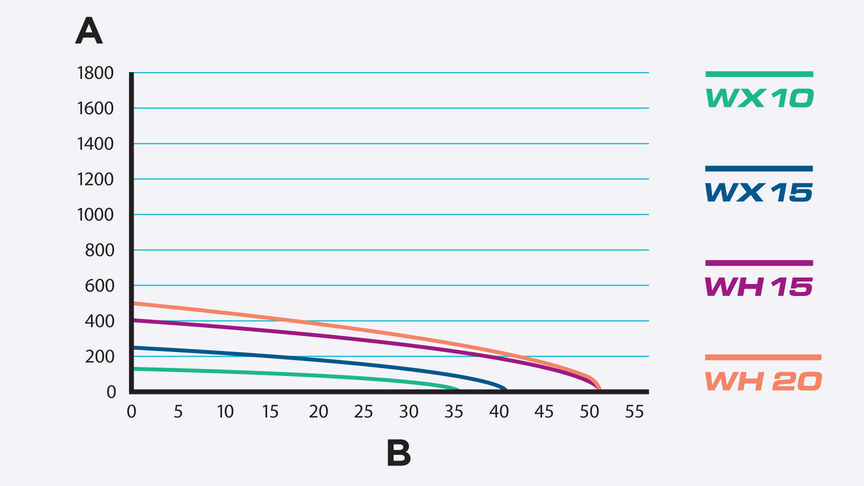

Grafik, in welcher die Fördermenge im Verhältnis zur Gesamtförderhöhe gezeigt ist.

Leistungskurven für Frischwasser- und Hochdruckpumpen

„A“ zeigt die Fördermenge in Litern pro Minute (l/min), „B“ die Gesamtförderhöhe in Metern (m).

Grafik, in welcher die Fördermenge in Litern im Verhältnis zur Gesamtförderhöhe gezeigt ist.

Leistungskurven für Profi-Frischwasserpumpen, Schmutzwasser- und Multi-Pumpen

„A“ zeigt die Fördermenge in Litern pro Minute (l/min), „B“ die Gesamtförderhöhe in Metern (m).
